Hogyan javítják a pajzsos mélyhornyú golyóscsapágyak a berendezés megbízhatóságát?

Cikk összefoglaló

Mély hornyú golyóscsapágyak pajzsgalszéles körben használják ipari berendezésekben, elektromos motorokban, autóipari rendszerekben és precíziós gépekben. Ezeket a csapágyakat úgy tervezték, hogy egyenletes forgást, csökkentett súrlódást és hosszú élettartamot biztosítsanak, miközben megakadályozzák a szennyeződések bejutását a csapágyszerkezetbe. Ez a cikk bemutatja az árnyékolt mélyhornyú golyóscsapágyak működését, szerkezeti előnyeiket, alkalmazási forgatókönyveit, és azt, hogy a vállalkozások hogyan választhatják ki a megfelelő specifikációt. Gyakorlati útmutatást adunk a tartóssággal, a kenés megtartásával és a működési hatékonysággal kapcsolatos gyakori problémák megoldásához.

Tartalomjegyzék

• 1. Bevezetés a mélyhornyú pajzsos golyóscsapágyakba
• 2. Felépítés és működési elv
• 3. Az árnyékolt csapágyak legfontosabb előnyei
• 4. Tipikus ipari alkalmazások
• 5. Termékleírások és műszaki paraméterek
• 6. Hogyan válasszuk ki a megfelelő árnyékolt csapágyat
• 7. Karbantartás és élettartam optimalizálása
• 8. Gyakran Ismételt Kérdések
• 9. Következtetés

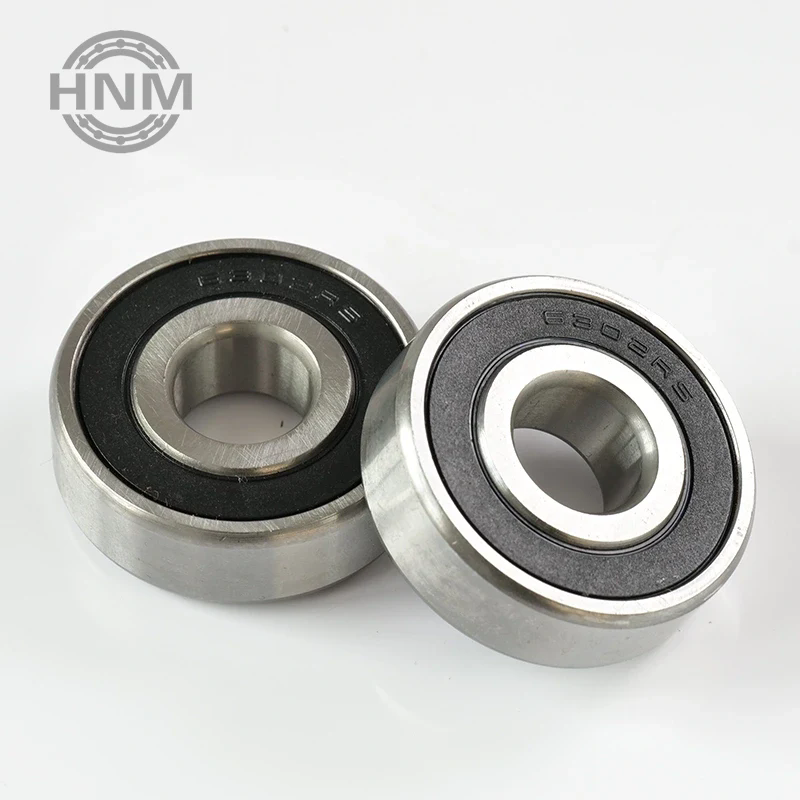

A pajzsos mélyhornyú golyóscsapágyak bemutatása

A mélyhornyú golyóscsapágyak az egyik leggyakrabban használt gördülőcsapágyak sokoldalúságuk, nagy forgási teljesítményük és egyszerű szerkezetük miatt. Védőpajzsokkal ellátva ezek a csapágyak további tartósságot és szennyeződés elleni védelmet kapnak. Az árnyékolt csapágyak egyik vagy mindkét oldalára vékony fémburkolatok vannak felszerelve, amelyek megvédik a belső alkatrészeket a portól, törmeléktől és külső részecskéktől.

A gyártók a különböző iparágakban árnyékolt csapágyakra támaszkodnak, hogy fenntartsák a stabil működést az állandó forgási pontosságot igénylő berendezésekben. Az elektromos motorok, ventilátorok, szivattyúk, szállítószalagok és autóipari szerelvények gyakran alkalmazzák ezt a csapágykonstrukciót, mert egyensúlyban tartja a teljesítményt, a költséghatékonyságot és a megbízhatóságot.

Az olyan cégek, mint a Hengji, mélyhornyú golyóscsapágyakat gyártanak olyan pajzsszerkezetekkel, amelyek támogatják a hosszú távú ipari működést. Ezeket a csapágyakat úgy tervezték, hogy fenntartsák a kenést, csökkentsék a kopást és javítsák a működési hatékonyságot igényes környezetben.

Felépítés és működési elv

Az árnyékolt mélyhornyú golyóscsapágyak működésének megértése a belső szerkezetük vizsgálatával kezdődik. Kompakt kialakításuk ellenére ezek a csapágyak számos kulcsfontosságú alkatrészt tartalmaznak, amelyek együttesen biztosítják a sima mozgást.

• Belső gyűrű
• Külső gyűrű
• Gördülő golyók
• Ketrec (labdarögzítő)
• Fém pajzs burkolat
• Kenőzsír

A gördülő golyók a belső és a külső gyűrűk között mozognak mély futópályák mentén. Ezek a hornyok lehetővé teszik, hogy a golyók sugárirányú terhelést és mérsékelt axiális terhelést is kibírjanak. Amikor a tengely forog, a golyók a futópályákon belül gördülnek, minimálisra csökkentve a súrlódást a csúszó érintkezéshez képest.

A pajzslap alapvető szerepet játszik a rendszerben. A teljesen tömített csapágyakkal ellentétben a pajzsok fizikailag nem érintkeznek a belső gyűrűvel. Ehelyett egy keskeny rést hoznak létre, amely blokkolja a szennyeződéseket, miközben lehetővé teszi a csapágy nagyobb sebességű működését.

Ez a kialakítás biztosítja, hogy a kenőzsír hosszabb ideig a csapágy belsejében maradjon, csökkentve a karbantartási igényeket és védve a gördülőelemeket a külső szennyeződésektől.

Az árnyékolt csapágyak fő előnyei

A pajzsos mélyhornyú golyóscsapágyak számos olyan előnnyel rendelkeznek, amelyek ideálissá teszik számos mechanikai rendszerhez. Kialakításuk javítja a tartósságot, miközben megőrzi a magas forgási hatékonyságot.

1. Szennyezésvédelem

A fém pajzsok megvédik a belső alkatrészeket a portól, fémrészecskéktől és egyéb törmelékektől, amelyek idő előtti kopást vagy károsodást okozhatnak.

2. Kenés visszatartás

A pajzsburkolatok segítenek megtartani a kenőzsírt a csapágyházban. Ez javítja a kenési stabilitást és meghosszabbítja a szervizintervallumot.

3. Nagy sebességű képesség

Mivel a pajzsok nem érintkeznek a belső gyűrűvel, a súrlódás minimális. Ez lehetővé teszi, hogy a csapágy nagy forgási sebességgel működjön túlzott hőképződés nélkül.

4. Csökkentett karbantartás

Az árnyékolt csapágyak gyakran előolajozottak, és hosszú élettartamra tervezték, csökkentve a gyakori karbantartás vagy utánkenés szükségességét.

5. Költséghatékonyság

Az összetett tömített rendszerekhez képest az árnyékolt csapágyak egyszerűbb szerkezetükkel hatékony védelmet nyújtanak, így számos ipari alkalmazásban költséghatékony megoldást jelentenek.

Tipikus ipari alkalmazások

Az árnyékolt mélyhornyú golyóscsapágyakat széles körben használják olyan iparágakban, amelyek stabil forgást és hosszú élettartamot igényelnek. Megbízhatóságuk miatt nehézgépekhez és precíziós berendezésekhez egyaránt alkalmasak.

• Elektromos motorok
• Autóipari sebességváltók
• Hűtőventilátorok és ventilátorok
• Ipari szivattyúk
• Sebességváltók
• Szállítószalagos rendszerek
• Háztartási gépek
• Elektromos szerszámok

Az elektromos motorokban például az árnyékolt csapágyak csökkentik annak kockázatát, hogy por kerüljön a csapágyüregbe. A szállítószalagos rendszerekben elősegítik az egyenletes forgás fenntartását folyamatos működés mellett.

Termékleírások és műszaki paraméterek

A megfelelő csapágy kiválasztásához számos műszaki paraméter megértése szükséges. Az alábbiakban általános áttekintés található a mélyhornyú pajzsos golyóscsapágyak tipikus specifikációiról.

Az olyan gyártók, mint a Hengji, a méretek és a terhelési besorolások széles skáláját gyártják, lehetővé téve a mérnökök számára, hogy olyan csapágyakat válasszanak, amelyek megfelelnek a pontos működési követelményeknek.

Hogyan válasszuk ki a megfelelő árnyékolt csapágyat

A megfelelő csapágymodell kiválasztása számos műszaki megfontolást igényel. A mérnököknek és a beszerzési menedzsereknek értékelniük kell a következő tényezőket a csapágy kiválasztása előtt.

Terhelhetőség

Határozza meg, hogy a csapágynak sugárirányú, axiális terhelést vagy a kettő kombinációját kell-e elviselnie. A teherbírás közvetlenül befolyásolja a csapágy méretét és kialakítását.

Forgási sebesség

A nagy sebességű alkalmazásokhoz pontos gyártási tűrésekkel és stabil kenési tulajdonságokkal rendelkező csapágyakra van szükség.

Működési környezet

Poros vagy szennyezett környezetben jelentős előnyökkel jár az árnyékolt csapágyak, mivel csökkentik a belső szennyeződés kockázatát.

Hőmérséklet Feltételek

A magas hőmérsékletnek kitett csapágyak olyan zsírkészítményeket igényelnek, amelyek fenntartják a viszkozitást és a kenési stabilitást.

Telepítési hely

A kompakt berendezések kialakítása kisebb csapágyméreteket igényelhet, miközben megőrzi a megfelelő teherbírást.

A tapasztalt gyártókkal, például a Hengjivel való együttműködés segíthet abban, hogy a kiválasztott csapágy megfeleljen a mechanikai követelményeknek és a hosszú távú megbízhatósági céloknak.

Karbantartás és élettartam optimalizálása

Bár az árnyékolt csapágyakat minimális karbantartásra tervezték, a megfelelő telepítési és üzemeltetési gyakorlat jelentősen meghosszabbíthatja élettartamukat.

• A szerelés során ügyeljen a megfelelő tengelybeállításra
• Kerülje a túlzott előfeszítést vagy elcsúszást
• Tartsa fenn a megfelelő üzemi hőmérsékletet
• Kerülje el a maró hatású vegyszerek hatását
• A sérülések elkerülése érdekében használjon megfelelő rögzítőszerszámokat

A vibráció, a zaj és az üzemi hőmérséklet rendszeres ellenőrzése segíthet a lehetséges problémák korai felismerésében, megelőzve a költséges berendezéshibákat.

Gyakran Ismételt Kérdések

Q1: Mi a különbség az árnyékolt és a tömített csapágyak között?

Az árnyékolt csapágyak fém burkolatokat használnak, amelyek nem érintkeznek a belső gyűrűvel, ami nagyobb forgási sebességet tesz lehetővé. A tömített csapágyak gumitömítéseket használnak, amelyek fizikailag érintkeznek a gyűrűvel, erősebb tömítést, de valamivel nagyobb súrlódást biztosítva.

Q2: Az árnyékolt csapágyak újrakenhetők?

A legtöbb árnyékolt csapágy előolajozott, és hosszú távú, utánkenés nélküli működésre tervezték. Egyes ipari elrendezéseknél azonban a csapágy kialakításától függően további kenőrendszerek is alkalmazhatók.

Q3: Az árnyékolt csapágyak alkalmasak poros környezetben való használatra?

Igen. Az árnyékoló lemezek megakadályozzák a por és törmelék bejutását a csapágyüregbe, így számos ipari környezetben használhatók.

4. kérdés: Mennyi ideig tartanak a mélyhornyú golyóscsapágyak pajzssal?

Az élettartam a terhelési feltételektől, a működési sebességtől, a hőmérséklettől és a karbantartási gyakorlattól függ. Megfelelő körülmények között ezek a csapágyak évekig megbízhatóan működhetnek.

Következtetés

A pajzsos mélyhornyú golyóscsapágyak kritikus szerepet játszanak a modern mechanikai rendszerekben, mivel egyenletes forgást, megbízható tehertartást és jobb szennyeződésvédelmet biztosítanak. Kiegyensúlyozott kialakításuk lehetővé teszi, hogy hatékonyan működjenek az ipari alkalmazások széles körében, az elektromos motoroktól a szállítószalagokig.

A gyártók, mint plHengjifolytassa a magas minőségű árnyékolt csapágyak fejlesztését, amelyek megfelelnek az igényes ipari követelményeknek. Megfelelő kiválasztás, telepítés és üzemeltetési gyakorlat mellett ezek a csapágyak jelentősen növelhetik a berendezés megbízhatóságát és csökkenthetik a hosszú távú karbantartási költségeket.

Ha az Ön projektje tartós és nagy teljesítményű, mélyhornyú, pajzsos golyóscsapágyakat igényel, a professzionális támogatás segítséget nyújthat a berendezés legmegfelelőbb specifikációinak meghatározásában. Részletes termékinformációkért és technikai segítségért,lépjen kapcsolatba velünkmég ma, hogy az alkalmazásához testreszabott csapágymegoldásokat fedezzen fel.
